大立柱拆裝機 油缸拆裝機

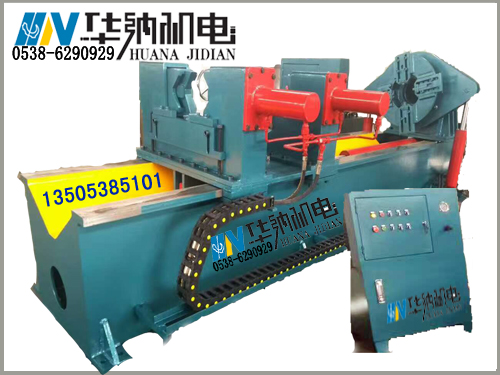

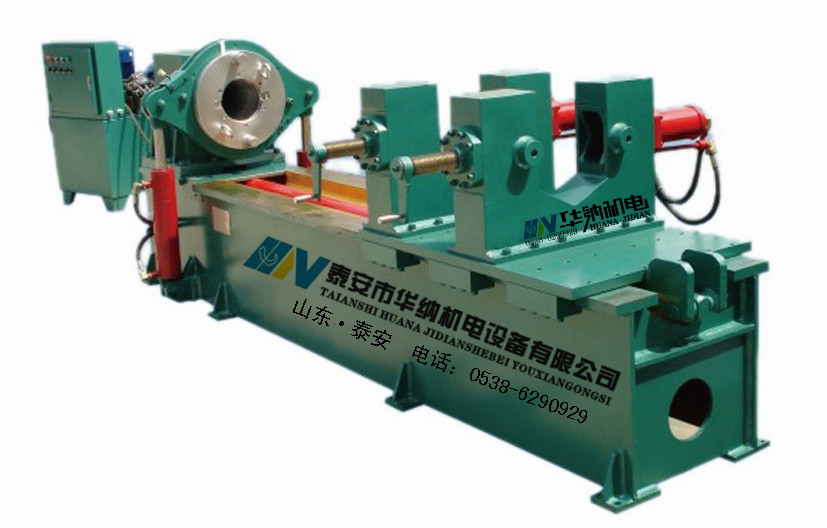

ZCYJ-Ⅲ型大立柱拆裝機—泰安市華納機電設備有限公司生產（0538-6290929，微信：ts15678）
一、大立柱拆裝機的用途
ZCYJ-Ⅲ型大立柱拆柱機是針對煤礦綜采支架缸的拆卸、裝配而設計的專用設備，它是近年來在原型的基礎上經過潛力研究改進而成，它廣泛適用于端蓋為螺紋連接的各種型號綜采設備支架缸，該設備特點為：設計合理，輸出扭矩大，操作方便靈活，減輕了工人的勞動強度，提高了工作效率，解決了一些支架缸因螺母銹死而人工無法拆卸的難題。
二、主要結構

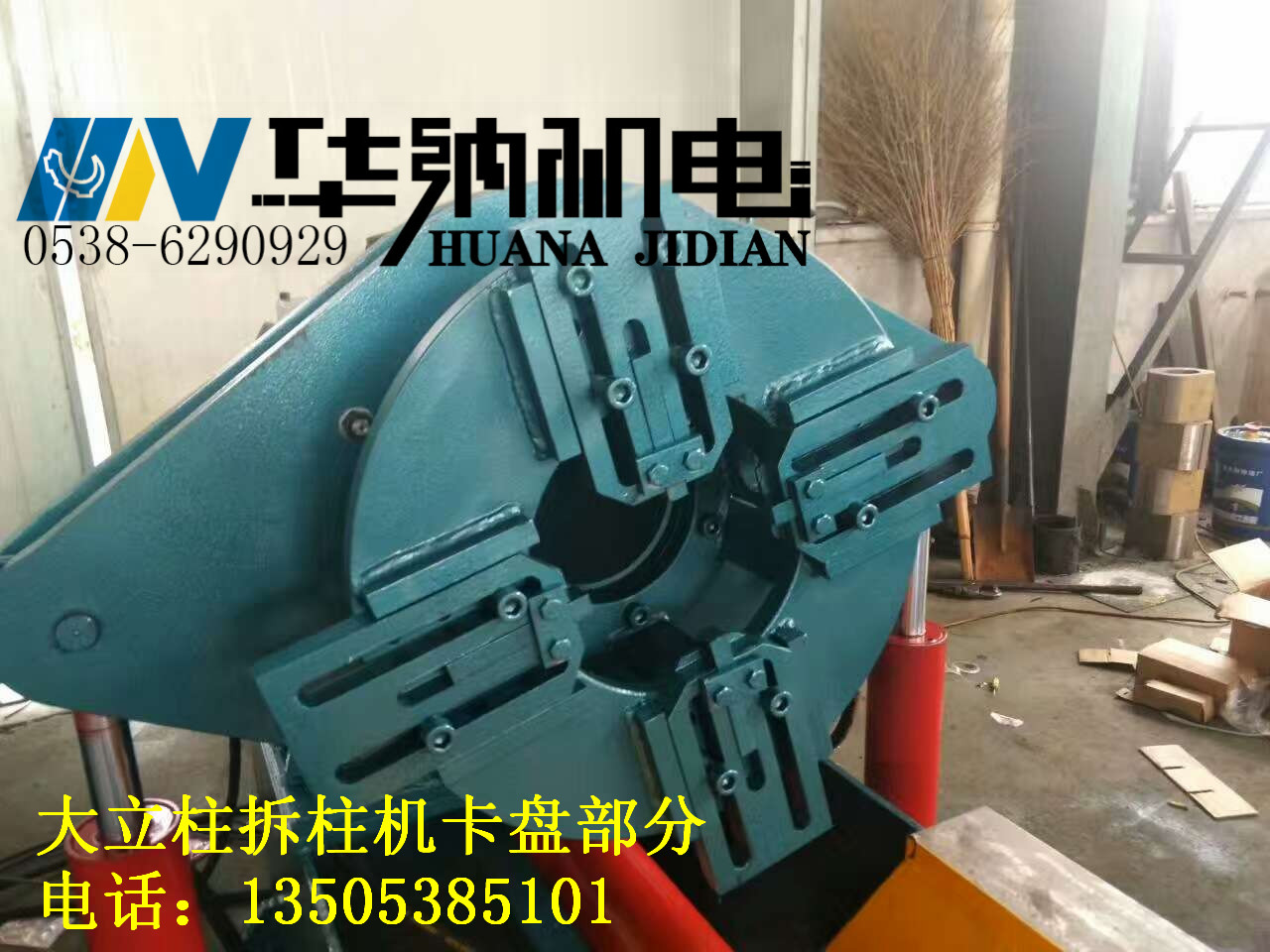

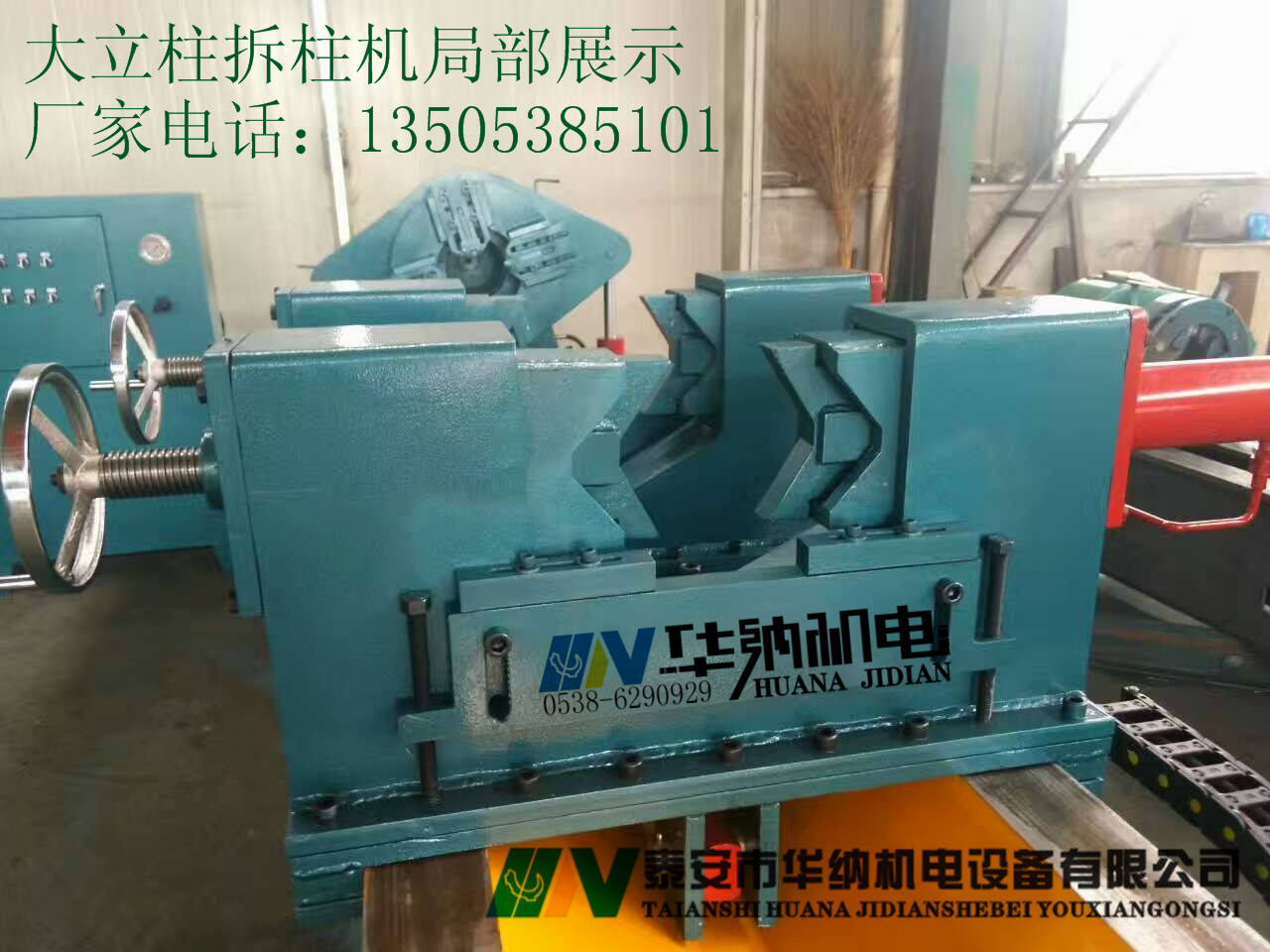

該機主要由機身、夾緊滑動裝置、連接滾筒、卡盤、液壓馬達傳動裝置、裝缸時所用的頂缸、液壓操作系統、電器控制系統等組成。
三、技術參數
HN-KZC系列大立柱拆裝機技術參數
類 別 | HNKZC-Ⅰ/300W | HN KZC-Ⅱ/470W | HNKZC-Ⅲ/500W | HNKZC-Ⅲ/500 L |
泵站電機功率（KW） | 7.5 | 15 | 18.5 | 18.5 |
流量（L/Min） | 30 | 40 | 63 | 63 |
壓力（MPa） | 20 | 25 | 25 | 31.5 |
夾緊推力（KN） | 125 | 125 | 160 | 210 |
夾緊拉力（KN） | 80 | 80 | 120 | 150 |
拆卸外徑范圍 | 60-300 | 200-470 | 200-500 | 200-500 |
拆卸長度 | 1800 | 2200 | 2500 | 2500 |
扭矩范圍（N.m） | 200-50000 | 200-60000 | 1000-160000 | 1500-220000 |
馬達扭矩（N.m） | 5000 | 17200 | 30000 | 35000 |
外形尺寸 | 4120*2600*1420 | 4800*3000*1420 | 5200*3280*1510 | 3500*1400*5000 |
重 量（Kg） | 3200 | 4000 | 4500 | 8500 |
說 明 | 臥式 | 臥式 | 臥式 | 立式 |
廠 家 | 泰安市華納機電設備有限公司 電話：0538-6290929 www.anahaifa.com | |||
