HN-MN24/3型錨桿扭矩倍增器（扭矩放大器）

錨桿扭矩倍增器是由一圓周或行星齒輪組合在不同組合階層來帶動齒輪旋轉出力，每一階層齒輪扭矩放大倍率因子為 5 ，常規比倍有：1：5   1：15 1：15.5 1：25 1：26 1：75   1：125等等。在行星型齒輪系統中，扭矩是經由中心齒輪輸入和輸出。由三個或四個行星齒輪與中心齒輪結合帶動旋轉。倍增器外殼內的圓周齒輪與環繞內部行星型齒輪接合，但相對與內部行星齒輪旋轉而言，旋轉方向是相反的。反作用力臂可防止與圓周齒輪一體的外殼旋轉，而使行星型齒輪繞中心齒輪旋轉來帶動驅動方頭旋轉，從而輸出扭矩。如果沒有反作用力臂則無法輸出扭矩。

一、使用說明

1、本產品利用齒輪組合減速后，所傳遞的力矩同比例放大的原理，可使輸出扭矩增大數3-10倍。從而只需輕松地?fù)u動搖桿便可拆裝銹蝕嚴重及規格型號較大的螺母。

2、拆裝錨桿螺母時，搖桿搖動方向與螺母旋動方向相同。

3、用戶可根據螺母規格，選用不同的套筒規格，如邊距22、27、30、32、33、35、38、41毫米等。

4、使用時，將與螺母對應規格的套筒套在扳手輸出軸的方榫頭上，套筒的另一端套住待拆裝的螺母，將扭矩倍增器的撐腳擱置在相鄰的螺母上，撐腳擱置的方向與拆裝螺母的手搖方向相反。

5、當螺母松動時，換用接長桿，用搖桿直接套在接長桿的一端，套筒套在接長桿的另一端，便可迅速地拆裝螺母了。用接長桿感到手感較重時，要換用扭矩倍增器，便于螺母拆裝。

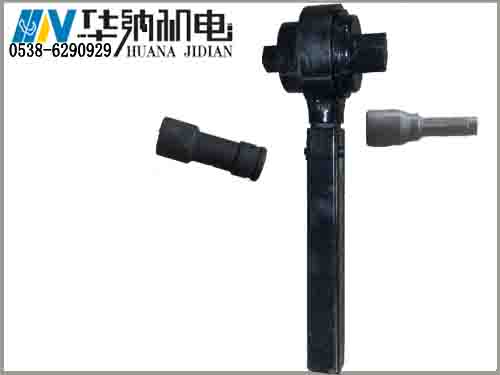

6、本設備包裝內容：倍增器主體一件、接長桿一件、搖桿一件、工具箱包一件。接長套筒作為選配件供用戶選購。1英寸風炮套筒由用戶自備。

二，參數：

傳速比：1：4

最大安全輸出扭矩：1900n.m，

工具重8.21公斤，

扭矩倍增器具有超強大輸出扭力功能，其體積小、重量輕、使用方便的特點，讓您拆裝較大螺母時，更省時省力。

泰安市華納機電設備有限公司生產有：3倍錨桿扭矩放大器，5倍錨桿扭矩放大器，8倍錨桿扭矩放大器，10倍錨桿扭矩放大器，15倍錨桿扭矩放大器，30倍錨桿扭矩放大器等，歡迎選購。
