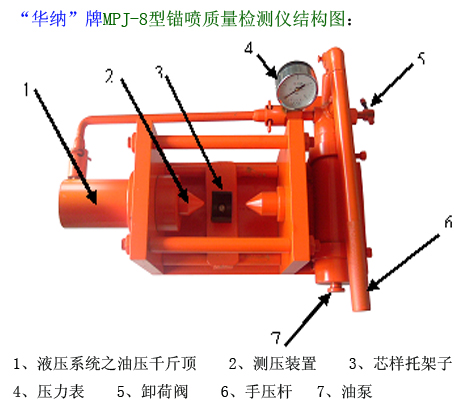

MPJ-8型錨噴質量檢測儀(混凝土強度檢測儀)
錨噴質量檢測儀主要用于檢測混凝土及噴射混凝土的強度,亦可檢測巖石的強度等級。該儀器具有結構緊湊合理,外觀新穎美觀、操作簡單、檢測迅速等特點。
主要技術指標:
①最大工作荷載:30KN;
②額定壓力:15Mpa;
③兩伽荷錐體同軸度:<0.2mm;
④測度最大芯樣:φ50mm;
⑤行程:60mm;
⑥測試精度:±2%-±5%;
⑦活塞直徑:53mm;
⑧重量:15Kg;
⑨外形尺寸:460×260×160mm。
華納機電錨噴質量檢測儀,“華納”牌錨噴質量檢測儀,生產錨噴質量檢測儀廠家,錨噴質量檢測儀源頭廠家,山東錨噴質量檢測儀,泰安華納錨噴質量檢測儀,泰安市華納機電設備有限公司重點生產的產品之一錨噴質量檢測儀。
PJ-8型錨噴質量檢測儀(混凝土強度檢測儀)使用操作方法:
1.測定混凝土厚度與強度。用泰安市華納機電設備有限公司生產的FZQ-2型混凝土巖芯鉆機直接從混凝土噴體中鉆取直徑為50mm的芯樣,直接從芯樣量得噴層厚度。用MPJ8錨噴質量檢測儀對取出的芯樣進行點荷載試驗得出的芯樣點荷載值,再換算成標準抗壓強度。測定混凝土強度的方法步驟如下:
(1)將千斤頂置于框架上,然后用高壓油管將千斤頂與壓力表座、油泵等連接起來。
(2)逆時針旋轉壓力表座與手壓油泵上的止回閥,用手動壓力桿將千斤頂活塞壓回到最低端。再順時針方向關閉止回閥。
(3)將芯樣試件徑向臥放于上、下錐體之間,且使受力點通過芯樣中心。若芯樣長度為40-50mm時采用軸向中心加載。
(4)緩慢均勻地上下壓動油泵水柄,注意壓力表指針數值,記錄芯樣破壞時壓力表的最大讀數,即為點荷載值。
(5)逆時針旋轉打開壓力表座及手壓油泵上的止回閥,使壓力表指針回到原始位置。
(6)根據點荷載值換算成混凝土標準抗壓強度。
2.噴射混凝土與圍巖粘結強度的檢測。
檢測方法與步驟如下:
(1)用鉆取機垂直噴層鉆入5mm左右,形成留在巷道壁上的芯樣。
(2)將彈性芯樣卡套平穩緩慢地插入芯樣與圍巖的間隙中,輕推錐形壓蓋,使長套卡緊芯樣,不要碰撞。
(3)裝上千斤頂,用油管連接千斤頂、壓力表座、油泵。
(4)加壓方向與檢驗混凝土強度、錨桿錨固力方法相同,注意記錄拉斷芯樣時壓力表的最大值。
(5)根據壓力表值計算粘結強度。
3.檢驗錨桿的錨固力。
使用支撐錨桿夾具代替檢測混凝土與圍巖粘結強度用的芯樣卡套,夾住外露錨桿,可進行錨桿錨固力的檢測,方法與使用錨桿拉力計檢測相同。
