大立柱拆裝機 油缸拆裝機
大立柱拆裝機，油缸拆裝機，千斤頂拆裝機，大立柱拆裝一體機

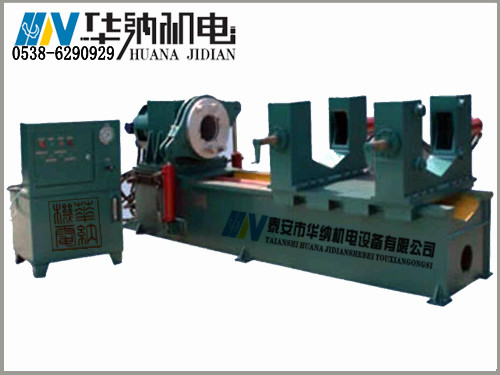

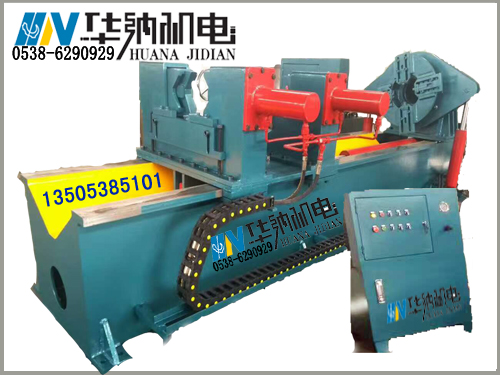

大立拆裝機，支架、油缸拆裝機是針對煤礦綜采液壓支架用單伸縮、雙伸縮立柱、液壓缸進行拆卸、裝配而設計研制的一種專用液壓維修設備。它廣泛的應用于端蓋為羅紋聯接的各種綜采液壓支架缸。該設備采用整體剛性床身、液壓機構夾緊、快、慢雙速滑臺、棘輪擺桿配合大扭矩低速液壓馬達聯動結構，主要有拆卸扭矩大、可靈活調節拆卸力、操做方便靈活、電液輔助控制的特點。大大提高了工人的勞動強度，顯著的提高了工作效率。解決了支架液壓缸導向套因螺紋銹死而人工無法拆卸的難題。同時很好的避免了傳統減速機傳動的拆卸機因過載而損壞設備、損壞工件、造成的現象。因為扭矩的連續可調，使拆卸裝配可以按計劃的實行正反向旋轉，實時控制轉速及扭矩使系統設備更加可靠、方便。另外該機還可以適用于卡鍵式立柱和螺紋式立柱的臥式裝配。
HN-KZC系列大立柱拆裝機技術參數
類 別 | HNKZC-Ⅰ/300W | HN KZC-Ⅱ/470W | HNKZC-Ⅲ/500W | HNKZC-Ⅲ/500 L |
泵站電機功率（KW） | 7．5 | 15 | 18.5 | 18.5 |
流量（L/Min） | 30 | 40 | 63 | 63 |
壓力（MPa） | 20 | 25 | 25 | 31.5 |
夾緊推力（KN） | 125 | 125 | 160 | 210 |
夾緊拉力（KN） | 80 | 80 | 120 | 150 |
拆卸外徑范圍 | 60-300 | 200-470 | 200-500 | 200-500 |
拆卸長度 | 1800 | 2200 | 2500 | 2500 |
扭矩范圍（N.m） | 200-50000 | 200-160000 | 1000-160000 | 1500-220000 |
馬達扭矩（N.m） | 5000 | 17200 | 30000 | 35000 |
外形尺寸 | 4120*2600*1420 | 4800*3000*1420 | 5200*3280*1510 | 3500*1400*5000 |
重 量（Kg） | 3200 | 4000 | 4500 | 8500 |
說 明 | 臥式 | 臥式 | 臥式 | 立式 |
廠 家 | 泰安市華納機電設備有限公司 電話：0538-6290929 www.anahaifa.com | |||
